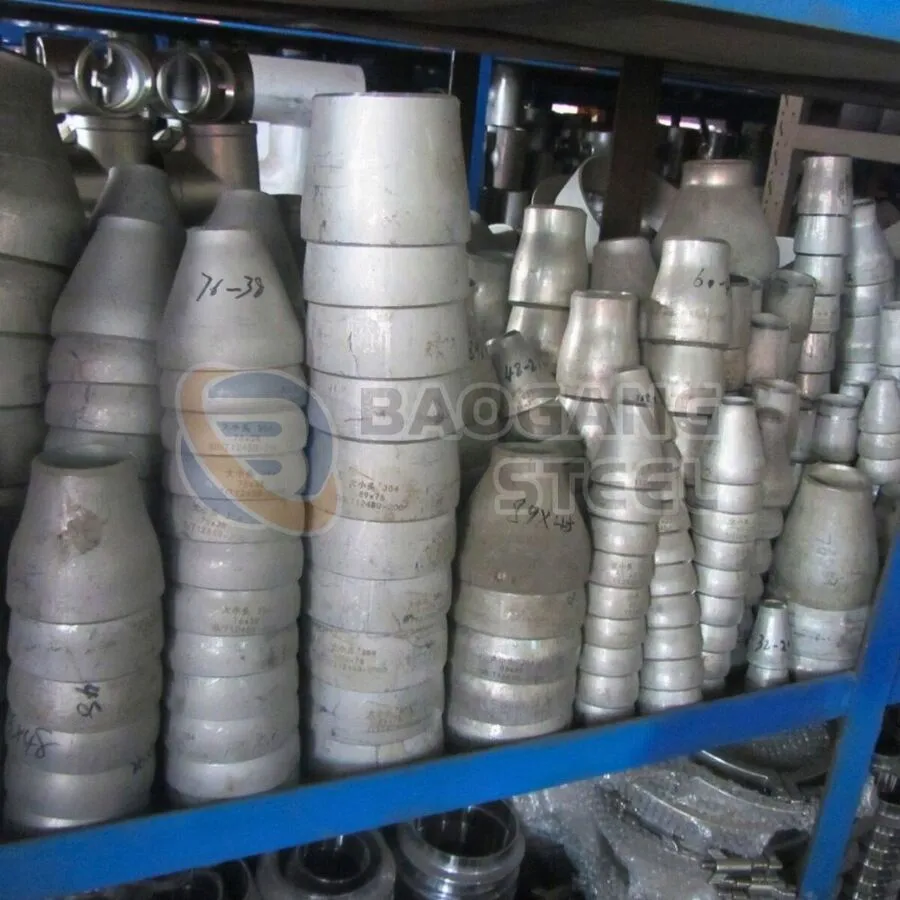

Côn thu inox

KHÁI NIỆM: CÔN THU INOX LÀ GÌ?

Côn thu inox là một loại phụ kiện đường ống, được sử dụng để nối hai đường ống có kích thước danh nghĩa (đường kính) khác nhau. Nó có hình dạng giống như một chiếc nón cụt, với một đầu to và một đầu nhỏ, giúp thu hẹp hoặc mở rộng dòng chảy một cách từ từ, tránh gây ra hiện tượng sốc áp suất và đảm bảo dòng chảy ổn định.

Có hai loại côn thu inox chính, việc phân biệt và sử dụng đúng loại là cực kỳ quan trọng:

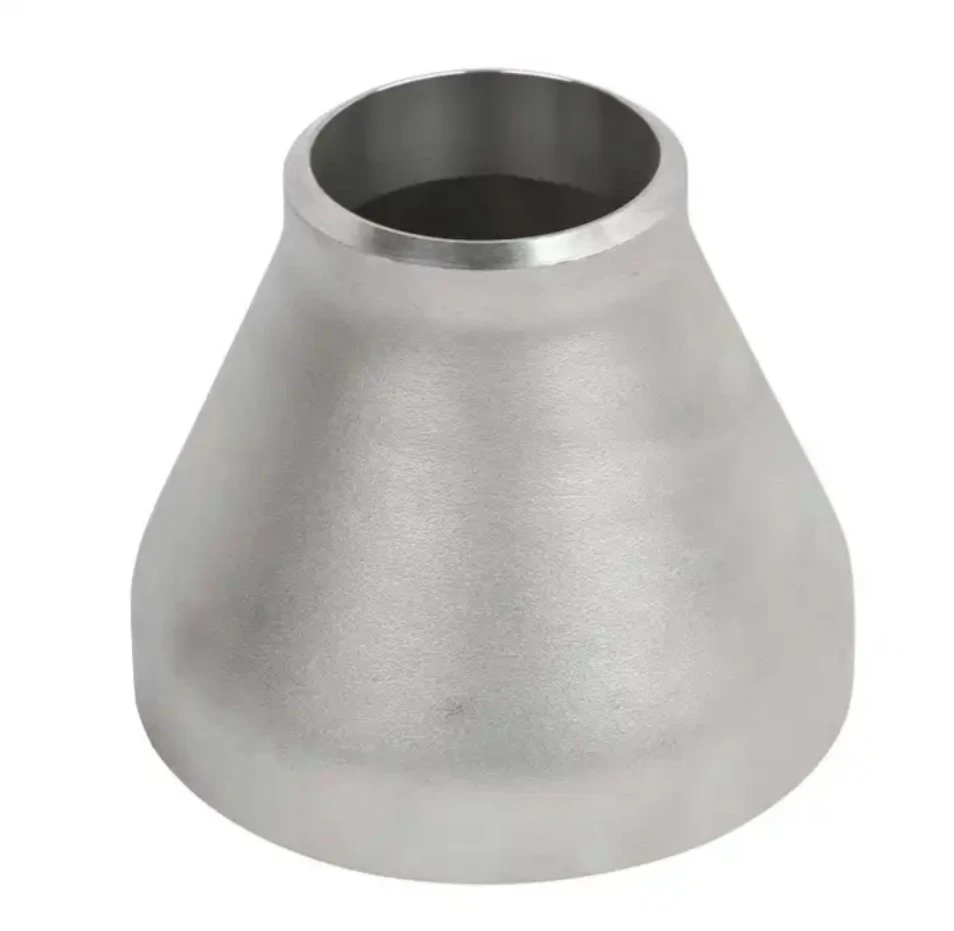

1. Côn thu đồng tâm (Concentric Reducer):

   • Đặc điểm: Hai đầu vào và ra có tâm nằm trên cùng một đường thẳng. Nhìn bên ngoài, nó có hình dạng một chiếc nón cân đối hoàn hảo.

   • Công dụng: Thường được sử dụng trong các đường ống lắp đặt theo phương thẳng đứng (vertical) để tránh tình trạng đọng khí hoặc cặn ở điểm nối.

2. Côn thu lệch tâm (Eccentric Reducer):

   • Đặc điểm: Hai đầu vào và ra có tâm không cùng nằm trên một đường thẳng, bị lệch nhau. Nhìn bên ngoài, nó có một cạnh phẳng và một cạnh dốc.

   • Công dụng: Được ưu tiên sử dụng trong các đường ống lắp đặt theo phương nằm ngang (horizontal).

     • Khi vận chuyển chất lỏng, cạnh phẳng được đặt ở phía trên để ngăn ngừa túi khí hình thành.

     • Khi vận chuyển khí hoặc hơi, cạnh phẳng được đặt ở phía dưới để ngăn ngừa chất lỏng ngưng tụ bị đọng lại.

ĐẶC ĐIỂM KỸ THUẬT CHI TIẾT

1. Thông số kỹ thuật và Quy cách

• Kích thước (Size): Rất đa dạng, được thể hiện bằng đường kính của đầu lớn và đầu nhỏ. Ví dụ: DN50xDN40, DN100xDN80... (tương đương 2"x1.5", 4"x3"...). Kích thước có thể từ rất nhỏ đến rất lớn theo yêu cầu dự án.

• Độ dày (Schedule): SCH5S, SCH10S, SCH20, SCH40S, SCH80S... Độ dày của côn thu phải tương ứng với độ dày của đường ống để đảm bảo mối hàn chắc chắn và đồng nhất.

• Phương pháp kết nối: Chủ yếu là kết nối hàn (Butt Weld - BW). Mối hàn tạo ra một liên kết vĩnh viễn, chắc chắn, không rò rỉ và chịu được áp suất cao.

• Bề mặt: Bề mặt 2B, BA, No.1... tùy theo yêu cầu ứng dụng, đặc biệt các ứng dụng vi sinh yêu cầu bề mặt được đánh bóng.

2. Tính chất cơ học của vật liệu Inox

Cũng như các phụ kiện inox khác, côn thu được hưởng lợi hoàn toàn từ các đặc tính ưu việt của thép không gỉ:

• Chống ăn mòn và oxy hóa: Đây là lý do chính khiến côn thu inox được ưa chuộng. Nó không bị gỉ sét khi tiếp xúc với nước, hóa chất và nhiều loại môi chất khác, đảm bảo tuổi thọ lâu dài cho hệ thống.

• Độ bền kéo và chịu áp lực cao: Cấu trúc đúc hoặc hàn từ tấm inox chất lượng cao giúp côn thu chịu được áp suất làm việc lớn trong các hệ thống công nghiệp nặng.

• Khả năng chịu nhiệt: Inox có thể hoạt động ổn định trong dải nhiệt độ rộng, từ nhiệt độ âm sâu đến vài trăm độ C mà không bị biến tính.

• An toàn vệ sinh: Bề mặt trơn láng, không bị gỉ sét giúp ngăn ngừa sự phát triển của vi khuẩn, rất lý tưởng cho ngành thực phẩm, đồ uống và dược phẩm.

ỨNG DỤNG THỰC TIỄN

Côn thu inox là một phụ kiện đa năng và có mặt ở khắp mọi nơi:

1. Kết nối thiết bị: Dùng để kết nối đường ống chính với các thiết bị như máy bơm, van, bộ lọc, bồn chứa... vốn thường có cổng kết nối nhỏ hơn.

2. Điều chỉnh dòng chảy: Việc giảm đường kính ống sẽ làm tăng tốc độ và áp suất của dòng chảy, và ngược lại. Côn thu giúp thực hiện việc điều chỉnh này một cách chính xác.

3. Hệ thống xử lý nước và hóa chất: Nơi yêu cầu cao về khả năng chống ăn mòn.

4. Nhà máy sản xuất thực phẩm, bia, sữa: Đảm bảo tiêu chuẩn vệ sinh an toàn, dễ dàng vệ sinh (CIP/SIP).

5. Hệ thống đường ống dẫn dầu, khí gas, xăng dầu: Chịu được áp suất cao và môi chất khắc nghiệt.

6. Hệ thống điều hòa không khí và thông gió (HVAC): Dùng trong các đường ống dẫn khí, hơi.

7. Hệ thống PCCC: Kết nối các đường ống có kích thước khác nhau trong mạng lưới chữa cháy.

LƯU Ý QUAN TRỌNG KHI LỰA CHỌN VÀ SỬ DỤNG

Để hệ thống hoạt động tối ưu và an toàn, Quý khách hàng cần chú ý:

1. Chọn đúng loại (Đồng tâm vs. Lệch tâm): Đây là yếu tố quan trọng nhất.

   • Ống đứng: Dùng côn thu đồng tâm.

   • Ống ngang: Dùng côn thu lệch tâm. Lắp đặt đúng hướng (mặt phẳng lên trên cho chất lỏng, xuống dưới cho khí/hơi).

2. Chọn đúng vật liệu (Mác thép): Phải chọn mác thép (304, 316...) tương thích với vật liệu đường ống và phù hợp với môi chất sử dụng để tránh ăn mòn điện hóa và đảm bảo độ bền.

3. Chọn đúng độ dày (Schedule): Độ dày của côn thu phải bằng với độ dày của ống để mối hàn được đều, đẹp và chắc chắn nhất, tránh tạo ra các điểm yếu trên đường ống.

4. Kỹ thuật hàn: Mối hàn là điểm quyết định độ kín và độ bền của kết nối. Cần được thực hiện bởi thợ hàn có tay nghề cao, đảm bảo mối hàn ngấu, không bị rỗ khí hay nứt vỡ.

5. Kiểm tra nguồn gốc, chứng chỉ: Nên yêu cầu nhà cung cấp cung cấp đầy đủ chứng chỉ chất lượng (CQ) và xuất xứ (CO) để đảm bảo sản phẩm đạt tiêu chuẩn kỹ thuật.
